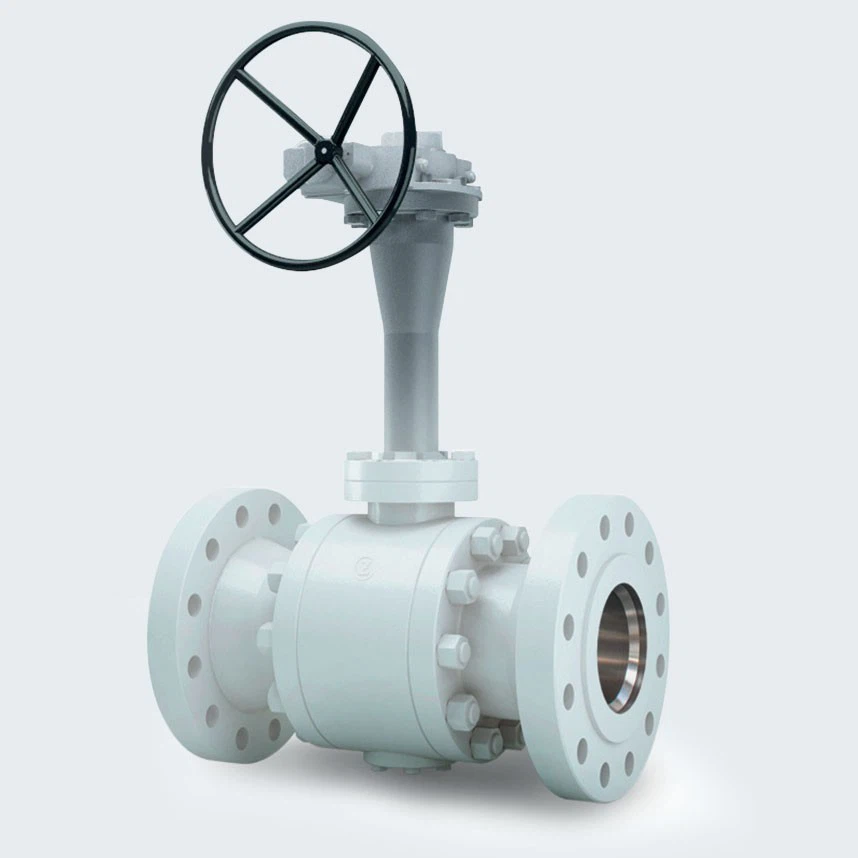

Injap Bola Kriogenik Marin

Injap bebola kriogenik marin dihasilkan untuk suhu yang sangat rendah dan aplikasi kriogenik. Injap direka bentuk dengan sambungan bonet penting yang menghalang cecair kriogenik daripada mencapai pembungkusan batang dengan membolehkan cecair mendidih dan bertukar kepada gas. Ini meminimumkan kehilangan tenaga di sepanjang sambungan dan melindungi injap daripada tidak berfungsi. Keutuhan struktur injap mengurangkan sebarang ubah bentuk terma komponen dalaman yang disebabkan oleh varians suhu kepada minimum, memastikan tahap prestasi tertinggi untuk penutupan ketat dalam medan LNG kritikal.

Injap bola ialah injap berprestasi tinggi yang direka untuk persekitaran kejuruteraan Marin, terutamanya digunakan untuk mengawal dan mengawal aliran air laut, minyak, gas asli dan media lain di bawah tekanan tinggi, kakisan tinggi, hakisan tinggi dan keadaan lain yang teruk.

REKA BENTUK INJAP

Berdasarkan BS 6364, MESC 77/200, ISO 28921‐1 dan keperluan pelanggan

KADAR SUHU

-320 hingga 212 darjah F (-196 hingga 120 darjah )

SAIZ

NPS 1-30 (DN 25-750)

PENILAIAN TEKANAN

ASME 150 - ASME 900

BERSEMUKA

Mengikut standard API 6D

TAMAT SAMBUNGAN

RF, RTJ mengikut B16.5 &B16.47
BW, Punggung Dikimpal mengikut B16.25

BAHAN:

Keluli Karbon Suhu Rendah, Keluli Tahan Karat, Dupleks, Super Dupleks, Inconel.

REKA BADAN

Dipalsukan berbolted dua keping dan tiga keping

REKA BENTUK TEMPAT DUDUK

Lembut atau logam duduk dengan menghadap keras pada bola dan tempat duduk
Reka bentuk tempat duduk untuk mengelakkan cecair terperangkap dalam rongga badan

CIRI-CIRI

Meterai sekunder dalam Grafit tulen
Peranti anti statik
Batang anti letupan
Konfigurasi pengedap bibir
Pembungkusan batang pelepasan pelarian rendah tersedia
Bonet dipanjangkan untuk perkhidmatan rendah dan kriogenik

OPERATOR

Manual: sepana atau gear dengan padlocking
Digerakkan: Pneumatik/ Hidraulik/Elektrik

PENGUJIAN & PENSIJILAN

Pematuhan dengan BS 6364, MESC 77/200, ISO 28921‐1 pemeriksaan dan ujian

Selamat kebakaran dan diuji kebakaran mengikut API 6FA/607
Pensijilan SIL 3 mengikut IEC61508
Pelepasan Pelarian mengikut ISO15848
PED 2014/68/UE
