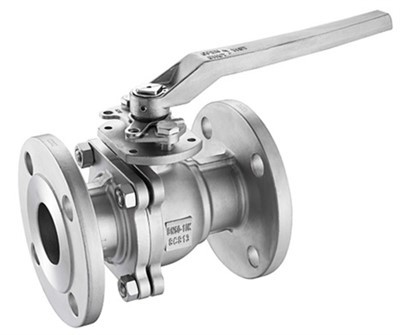

Injap Bola Terapung

Injap bola terapung masuk sisi dihasilkan mengikut API 6D. Injap dikonfigurasikan dalam reka bentuk badan belah dua keping bolt palsu dengan diameter kecil, sesuai untuk keadaan kerja tekanan sederhana/rendah. Dicirikan oleh reka bentuk yang ringkas, tempat duduk injap dimasukkan terus ke dalam badan.
Tekanan aliran hulu menolak bola terapung bebas ke tempat duduk hiliran-mampatan yang terhasil menyediakan penyelesaian pengedap bebas kebocoran yang sempurna.
Batang disambungkan di bahagian atas bola dan membenarkan injap membuka dan menutup dengan pergerakan suku pusingan.
Pemilihan bahan boleh disesuaikan sepenuhnya untuk memenuhi spesifikasi projek pelanggan dan beberapa ciri unik tersedia menawarkan penyelesaian teknikal yang dipertingkatkan sesuai untuk persekitaran luar pesisir yang agresif dan cecair yang menghakis dan melelas.

REKA BENTUK INJAP

Berdasarkan API 6D

KADAR SUHU

-150 hingga 662 darjah F (-101 hingga 350 darjah )

SAIZ

NPS 1/2-6 (DN 15-150)

PENILAIAN TEKANAN

ASME 150 - ASME 2500

BERSEMUKA

Mengikut standard API 6D

TAMAT SAMBUNGAN

RF, RTJ mengikut B16.5 &B16.47
SW, Soket Dikimpal mengikut B16.11

REKA BADAN

Dua keping dipalsukan/tuang

REKA BENTUK TEMPAT DUDUK

Lembut atau logam duduk dengan Hardfacing pada bola dan tempat duduk

CIRI-CIRI

Meterai sekunder dalam Grafit tulen
Peranti Anti Statik
Anti Blow out batang
Penutupan ketat dua arah
Pembungkusan batang pelepasan pelarian rendah tersedia
O-ring / Kedap bibir dan konfigurasi Grafit

PENGENDALI

Manual: sepana atau Gear dengan padlocking

PENGUJIAN & PENSIJILAN

Pematuhan dengan pemeriksaan dan ujian API 6D & ISO 5208 & API 598
Selamat kebakaran dan diuji kebakaran mengikut API 6FA/607
Pensijilan SIL 3 mengikut IEC61508
Pelepasan Pelarian mengikut ISO15848
PED 2014/68/UE

Bagaimanakah struktur pengedap injap bola terapung direka bentuk?

Reka bentuk struktur pengedap injap bola terapung biasanya tertumpu pada memastikan injap dapat mencegah kebocoran sederhana dalam keadaan tertutup dengan berkesan. Berikut ialah penerangan terperinci reka bentuk struktur pengedapnya:

Cincin pengedap elastik serong dua atau cincin pengedap elastik alur V:

Injap bebola terapung selalunya menggunakan gelang pengedap elastik serong berganda atau struktur cincin pengedap elastik alur V.

Reka bentuk ini memberikan kesan pengedap yang stabil tanpa kehilangan prestasi pengedap yang ketara apabila bilangan operasi meningkat.

Reka bentuk sentuhan antara kerusi injap dan bola:

Tempat duduk injap biasanya direka dengan pelbagai permukaan pengedap yang sesuai dengan permukaan bola.

Apabila bola berputar ke kedudukan tertutup, permukaan pengedap pada bola bersentuhan sepenuhnya dengan permukaan pengedap pada tempat duduk injap, membentuk satu atau lebih garis pengedap.

Pemilihan bahan (seperti keluli tahan karat, karbida, dll.) dan rawatan permukaan (seperti penggilap, pengisaran, dll.) permukaan pengedap adalah penting untuk prestasi pengedap.

Reka bentuk kotak pemadat dan kelenjar:

Untuk injap bola terapung suhu ultra-rendah, untuk memastikan kotak pemadat dan lengan tekanan digunakan pada suhu biasa dan mengelakkan radang dingin kepada pengendali dan pengurangan prestasi pengedap pembungkusan, reka bentuk batang injap lanjutan biasanya diguna pakai.

Reka bentuk plat titisan digunakan pada struktur batang injap lanjutan untuk mengelakkan air pekat daripada mengewap dan mengalir ke kawasan penebat, dengan itu mengekalkan persekitaran kerja biasa kotak pemadat.

Reka bentuk struktur kalis api:

Reka bentuk perlindungan kebakaran amat penting dalam keadaan kerja khas injap bebola suhu ultra rendah.

Struktur pengedap dua saluran bagi pengedap bibir dan gasket luka lingkaran atau pembungkusan grafit digunakan pada sambungan antara badan injap dan bonet dan kotak pemadat.

Apabila kebakaran berlaku, cincin kedap bibir cair dan gagal, manakala gasket luka lingkaran dan pengisi grafit memainkan peranan pengedap utama untuk mengelakkan sejumlah besar media daripada bocor dan seterusnya menghalang api daripada mengembang.

Reka bentuk struktur pelepasan tekanan automatik:

Apabila tekanan dalam rongga tengah meningkat secara tidak normal, struktur pelepasan tekanan automatik injap bola terapung boleh memastikan keselamatan badan injap.

Reka bentuk ini membolehkan medium dalam rongga tengah bergantung pada tujahan sendiri untuk menolak tempat duduk injap dan secara automatik melegakan tekanan.

Reka bentuk struktur anti-statik:

Untuk mengelakkan percikan statik yang disebabkan oleh geseran antara bola dan tempat duduk injap semasa mengendalikan injap, peranti anti-statik dipasang pada injap bola terapung.

Peranti ini mengalihkan cas yang terkumpul pada sfera untuk mengelakkan percikan berbahaya daripada elektrik statik.

Ringkasnya, reka bentuk struktur pengedap injap bola terapung secara menyeluruh mempertimbangkan banyak aspek seperti pemilihan bahan, rawatan permukaan, susun atur struktur dan ciri keselamatan untuk memastikan injap dapat memberikan prestasi pengedap yang boleh dipercayai di bawah pelbagai keadaan kerja.
