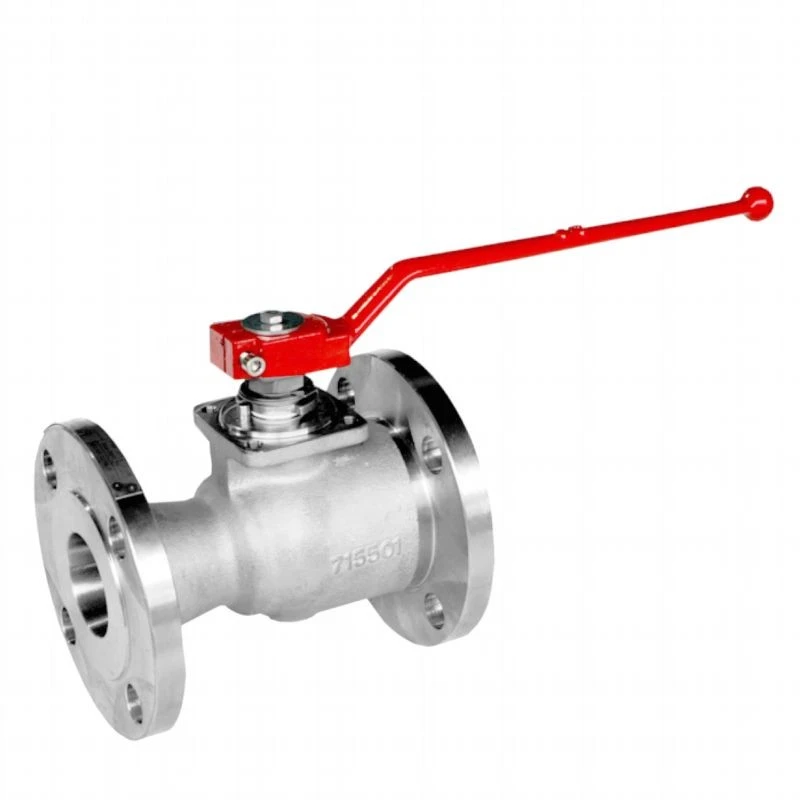

1 Keping Injap Bebola Terapung

1 keping injap bola terapung dihasilkan mengikut API 6D. Injap dikonfigurasikan dalam reka bentuk badan belah dua keping bolt palsu dengan diameter kecil, sesuai untuk keadaan kerja tekanan sederhana/rendah. Dicirikan oleh reka bentuk yang ringkas, tempat duduk injap dimasukkan terus ke dalam badan.
Tekanan aliran hulu menolak bola terapung bebas ke tempat duduk hiliran-mampatan yang terhasil menyediakan penyelesaian pengedap bebas kebocoran yang sempurna.
Batang disambungkan di bahagian atas bola dan membenarkan injap membuka dan menutup dengan pergerakan suku pusingan.
Pemilihan bahan boleh disesuaikan sepenuhnya untuk memenuhi spesifikasi projek pelanggan dan beberapa ciri unik tersedia menawarkan penyelesaian teknikal yang dipertingkatkan sesuai untuk persekitaran luar pesisir yang agresif dan cecair yang menghakis dan melelas.

REKA BENTUK INJAP

Berdasarkan API 6D

KADAR SUHU

-150 hingga 662 darjah F (-101 hingga 350 darjah )

SAIZ

NPS 1/2-6 (DN 15-150)

PENILAIAN TEKANAN

ASME 150 - ASME 2500

BERSEMUKA

Mengikut standard API 6D

TAMAT SAMBUNGAN

RF, RTJ mengikut B16.5 &B16.47
SW, Soket Dikimpal mengikut B16.11

REKA BADAN

Dua keping dipalsukan/tuang

REKA BENTUK TEMPAT DUDUK

Lembut atau logam duduk dengan Hardfacing pada bola dan tempat duduk

CIRI-CIRI

Meterai sekunder dalam Grafit tulen
Peranti Anti Statik
Anti Blow out batang
Penutupan ketat dua arah
Pembungkusan batang pelepasan pelarian rendah tersedia
O-ring / Kedap bibir dan konfigurasi Grafit

PENGENDALI

Manual: sepana atau Gear dengan padlocking

PENGUJIAN & PENSIJILAN

Pematuhan dengan pemeriksaan dan ujian API 6D & ISO 5208 & API 598
Selamat kebakaran dan diuji kebakaran mengikut API 6FA/607
Pensijilan SIL 3 mengikut IEC61508
Pelepasan Pelarian mengikut ISO15848
PED 2014/68/UE

Apakah peranan injap bebola terapung dalam sistem kawalan cecair?

Dalam sistem kawalan cecair, injap bola terapung memainkan peranan penting, dan fungsi utamanya ditunjukkan dalam aspek berikut:

Kawal paras cecair:

Injap bebola terapung secara automatik boleh mengawal masuk dan keluar cecair mengikut ketinggian paras cecair untuk memastikan paras cecair kekal stabil. Ini dicapai melalui bola terapung dan peranti kawalan di dalamnya. Apabila paras cecair meningkat, bola terapung naik dan menutup injap untuk mengelakkan lebih banyak cecair daripada masuk; apabila paras cecair jatuh, bola terapung jatuh dan membuka injap untuk membenarkan bendalir masuk.

Cegah limpahan:

Fungsi penting injap bola terapung ialah menutup secara automatik apabila paras cecair melebihi nilai yang ditetapkan, dengan itu menghalang cecair daripada melimpah. Ciri ini menjadikan injap bebola terapung amat penting dalam sistem yang memerlukan kawalan jitu paras cecair, seperti pemprosesan kimia, farmaseutikal dan industri pemprosesan makanan.

Kurangkan kebocoran:

Injap bebola terapung menggunakan struktur platform tinggi dan reka bentuk batang injap dalaman, yang boleh menghalang batang injap daripada diterbangkan oleh tekanan dalam saluran paip dengan berkesan. Pada masa yang sama, bahan tahan haus seperti polytetrafluoroethylene (atau grafit bertetulang) digunakan di antara batang injap dan bola, yang mengurangkan tork pembukaan dan penutupan injap, menjadikan operasi lebih menjimatkan tenaga kerja, dan mengurangkan risiko. kebocoran yang disebabkan oleh operasi yang tidak betul.

Tahan api dan anti statik:

Spring konduktif ditetapkan di antara batang injap dan badan injap dan di antara batang injap dan bola untuk mengelakkan penyalaan media mudah terbakar akibat elektrik statik dan memastikan keselamatan sistem.

Perlindungan berganda struktur tahan api:

Apabila cincin pengedap dibakar sekiranya berlaku kebakaran, setiap bahagian pengedap injap bebola terapung boleh membentuk struktur pengedap keras logam-ke-logam untuk memberikan perlindungan tambahan.

Ciri struktur dan skop aplikasi:

Badan injap injap bola terapung dibahagikan kepada dua bahagian, dan kerusi pengedap logam atau kerusi pengedap lembut digunakan sebagai struktur tambahan pengedap antara bola dan kerusi injap. Reka bentuk ini menjadikan injap bola terapung mempunyai ciri-ciri struktur mudah, operasi mudah, pengedap yang boleh dipercayai dan julat aplikasi yang luas. Ia digunakan secara meluas dalam petroleum, kimia, gas asli, metalurgi, industri ringan, perubatan, makanan, perbandaran dan industri lain.

Secara ringkasnya, injap bebola terapung memainkan peranan penting dalam mengawal paras cecair, mencegah limpahan, mengurangkan kebocoran, mencegah kebakaran dan elektrik statik, dan menyediakan perlindungan dwi struktur tahan api dalam sistem kawalan cecair. Reka bentuknya yang unik dan pelbagai aplikasi menjadikannya bahagian yang amat diperlukan dalam sistem kawalan industri.
